Projet balances

Page 1 sur 3 1, 2, 3  Suivant

Aller en bas

Projet balances

Message par Admin le Mar 24 Nov - 22:38

Je lance le premier sujet
J'ai démarré un projet de balance pour ruches afin de peser l'évolution de son poids au fil du temps
Le système permettra d'envoyer une alerte en cas d'essaimage
Pour l'instant, j'ai limité le nombre de balance à 8
La balance fonctionne avec des 4 jauges de contrainte montées en pont
Le signal fournit attaque une amplificateur qui fournira une tension 0/10V



Les quatres jauges sont montées sur un chassis



Un plateau par dessus et un toit de ruche en tôle fait office de protection





Précision: ~100g

alerte essaimage: 1 kg en 15mn

A suivre
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Mer 25 Nov - 20:55

Le cout n'est pas encore déterminé compte tenu que l'étude n'est pas encore terminée.
J'espère finaliser au printemps....et vous présentez une proto bon marché !!!
En attendant, la charge maxi est de 200Kg.
J'ai testé cette été dans mon jardin, une version avec une liaison Ethernet par cable sur deux ruches
Idéalement, il faudrait une liaison sans fil autonome (GSM)
Avec une puce (ex: FREE à 2€/mois) le cout serait supportable surtout en cas d'essaimage et/ou de vol de ruches.



Le système dans mon jardin (électronique est dans la ruche en premier plan)
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Balance pour la pesée des ruches à distance

Message par DJP le Dim 29 Nov - 10:08

Bonjour
C'est un sujet très intéressant, surtout pour garder un oeil sur les ruches quand elles sont loin du domicile,
Il existe une balance interrogeable à distance dans le commerce, mais coûte plusieurs centaines d'€.
Je me suis laissé dire que la carte XBEE serait  intéressante pour la transmission à distance.
Est ce que tu confirme, ou bien ton système permet déja de connecter ?.
Quand tu parle de brancher 8 ruches, c'est pour obtenir des données individuelles ou une info globale totalisée ?
Bon travail.
avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Dim 29 Nov - 15:22

Bonjour JP,

ll y a plusieurs piste possibles:
- avec un RaspberryPi et pas mal de programmation (32 balances maxi) liaison WIFI, GSM, etc...



- avec un automate industriel avec liaison GSM et écran tactile



Les données sont individuelles ainsi que les alarmes et le suivi du poids
Les alarmes seront envoyées vers le tel portable aavec le numero de ruche concernée

Pour l'instant j'ai choisi la voie "automate" car je suis automaticienne et c'est plus facile pour moi mais je pense m'orienter vers le RaspberryPi qui en cout de revient est nettement moindre.
J'ai tout l'hiver pour finaliser ce projet !!!
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par DJP le Dim 29 Nov - 17:23

Je suis plutôt métallier qu' informaticien, aussi si je peux être utile pour le socle des capteurs et le boitier incorporé, pas de Pb.
Si je peux être considéré comme un apiculteur client, ce serait bien d'y mettre au point pendant l'hiver comme prévu, pour pouvoir le tester sur le terrain dès le printemps 2016!
A +
avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Dim 29 Nov - 17:34

Ok on va travailler pour !
Pour mes essais sur 2 ruches j'ai utilisé une base de ruche et un toit métal de chez IKO.
Mais si on peut faire moins chère, je suis preneuse
J'attends mon module de communication GSM pour faire mes premiers essais avec un portable
A suivre ....
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

balance pèse ruche

Message par DJP le Jeu 3 Déc - 18:28

Il nous en faudrait au moins une pour le rucher de l'assoc.
Pour l'instant nous pesons toutes nos ruches tous les 15 jours environ, pour faire un tableau récap en fin de saison, mais un suivi en temps réel serait beaucoup plus passionnant.
Dans cette utilisation, il n'y aurait peut-être pas besoin de consultation à distance?
A +
avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Ven 4 Déc - 19:45

Tout l'été j'ai suivi 2 ruches
L'afficheur enregistre les valeurs sur plusieurs jours
Lorsque la mémoire est pleine, les valeurs les plus anciennes sont écrasées par les nouvelles.
Si tu consultes tous les jours l'afficheur, tu peux voir la ruche qui a essaimé
A dimanche
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Ven 4 Déc - 19:46

J'oubliais !!
L'afficheur est sur mon bureau !!
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par DJP le Ven 4 Déc - 20:57

J'ai vu une balance cette semaine, à la porte ouverte Icko.
La carcasse en tôle contenait les capteurs, les batteries et la carte électronique pour recevoir la carte SIM.
le tout recouvert d'un toit de ruche en tôle comme couverture.
A part les capteurs, ça ressemble assez à ce que tu as fait.
Il avait toute une liste des résultats des 2 pesées journalières sur son écran de portable. C'est idéalement ce qu'il me faut (à part le prix que je prèfaire garder secret)
avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Ven 4 Déc - 21:04

Il faut compter 1000€ au moins pour une balance du commerce
De plus tout est figé !!
Sur la mienne, je peux faire toute les modifs que je souhaite ....
Je viens de commander le module GSM ....encore de longues heures de programmation
Mais la programmation c'est ma passion
Alors je ne compte pas...
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Mer 9 Déc - 21:24

Je viens de recevoir par la poste mon système de communication GSM
Reste plus qu'à le faire dialoguer.....un grand moment en perspective !!
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Mer 9 Déc - 21:32

avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par DJP le Mer 9 Déc - 22:15

Oh la la !, c'est du sérieux.
Combien ça coûte ce truc Scheider ?
T'as eu une réduc avec ton CE je parie.

avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Ven 11 Déc - 18:14

Non j'ai acheté cela sur EBAY
Cela vient d'UK !! 80€ environ avec les frais de port
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par DJP le Sam 12 Déc - 9:35

C'est un bon plan, bravo!
Est ce qu'il correspond bien aux fonctionnalités que tu attendais de lui?
avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Sam 12 Déc - 9:47

En principe oui !!
L'avantage c'est que l'on a des contacts avec SCHNEIDER !
Il faut que je les appelle Lundi
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par DJP le Sam 12 Déc - 16:34

Est ce que je dois de mon coté (pour "ma balance" que je souhaiterais te faire programmer) commencer à chercher sur le bon coin ou ailleurs un type de matériel précis?
avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Sam 12 Déc - 17:00

Non pour l'instant il vaut mieux attendre que tout soit figé afin d'éviter d'acheter du matériel inutile
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Jeu 17 Déc - 22:53

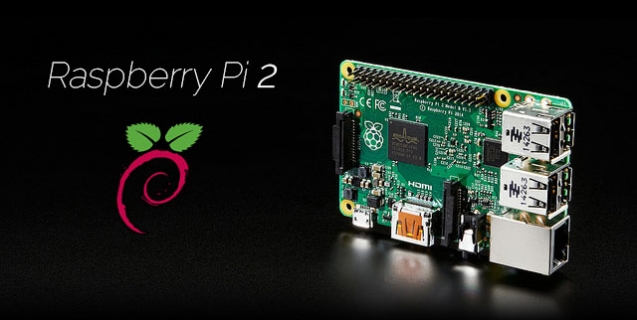

Voilà le matériel pour Raspberry Pi 2 et la gestion de 24 balances est commandé.



Reste à commander le module GSM et c'est parti !! Shocked Shocked
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Jeu 17 Déc - 22:55

On peut même installer une caméra sur ce monstre !
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Mar 22 Déc - 20:36

Voici le nouveau matériel d'expérimentation pour des balances Low-cost




Il manque encore du matériel qui n'est pas encore livrée ! Patience  Wink  santa  study
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par DJP le Mer 23 Déc - 9:53

Bonjour "Admin"
Pour récapituler, nous allons trouver: les capteurs, .......
Et pour finir il manque l'alim.?
avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Admin le Mer 23 Déc - 19:48

Oui il manque les cartes d'interface d'entrées analogiques, l'alim
J'attends tous cela ..
Les capteurs....j'en ai un stock.. Very Happy Very Happy
Les fichiers système sont sur la carte SD bootable
Je pense qu'au printemps on devait avoir un système à prix imbattable
Ah oui je n'ai pas reçu le module GSM !!
A+ pour la suite des aventures
avatar
Admin
Admin

Messages : 112
Date d'inscription : 20/11/2015
Age : 61
Localisation : MONTMIN

Voir le profil de l'utilisateur http://assoapiannecien.forumactif.org

Revenir en haut Aller en bas

Re: Projet balances

Message par DJP le Ven 25 Déc - 18:38

Bonsoir
Je viens d'apprendre la sortie toute récente d'un nouveau Ras pberry à seulement 5 dollars, doté de plusieurs cartes SIM .
Bon Noêl
avatar
DJP

Messages : 46
Date d'inscription : 29/11/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Projet balances

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
